產品概述

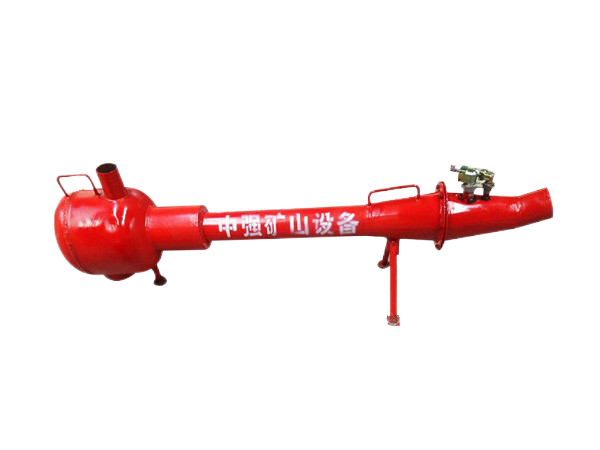

KCS-28QK型礦用濕式孔口除塵器(以下簡稱孔口除塵器)用于煤礦井下鉆孔時鉆孔口的除塵，也可以用于高瓦斯環境的瓦斯稀釋、除塵。該降塵裝置無需外接電源，產品本身無電器設備和旋轉摩擦部件，因此產品可用于高瓦斯環境，具有不受使用環境限 制的特點。具有操作簡單、使用方便等優點。能極大地改善鉆孔作業現場的空氣環境，有利于操作工人的身心健康、提高工作效率。本產品執行標準為MT159-2005《礦用除塵器通用技術條件》。
型號及含義
結構特征及工作原理
降塵裝置主要由射流除塵管 、射流盤 、波紋管 、集流器 、水氣噴頭 、瓦斯凈 化器等構成 。 降塵裝置結構示意圖見下圖 。 降塵裝置采用噴霧引射流形成的負壓 直接將鉆孔煤粉由集流器吸入引射除塵管 ， 與水霧混合后使煤塵沉降在引射除塵 管的內壁 ， 而后被水沖出從而達到除塵的目的。
安裝使用
按下圖所示安裝好降塵裝置。
1、將集流器安裝在需鉆孔煤壁的相應位置上，用礦用高壓膠管連接集流器和射流盤，連接瓦斯凈化器后連接到瓦斯管路上。接好汽、水接口。
2、使鉆機鉆桿通過集塵流器中心口鉆孔。
3、應使射流除塵管的出口水平位置低于射流盤的水平位置，以使煤粉水流順利的排出。
4、鉆孔煤粉由孔口被吸入射流除塵管，在射流除塵管內與水霧充分混合后，沉降于射流除塵管內，從而達到了孔口除塵的目的。
主要技術參數
序號 | 項目名稱 | 單位 | 參數 |
1 | 型號 | / | KCS-280K |
2 | 降塵效率 | % | ≥95 |
3 | 額定出力風量 | 3 | 28 |
4 | 工作噪音 | =dB(A) | ≤85 |
5 | 適應水壓 | Mpa | 0.2-1.0 |
6 | 額定水壓 | Mpa | 1 |
7 | 適應氣壓 | Mpa | 0 .4-0 .63 |
8 | 額定氣壓 | Mpa | 0.5 |
9 | 額定耗水量 | m3 /min | ≤ 7 |
10 | 額定耗氣量 | m3 /h | ≤ 100 |
