ZBQ-32/3.0(ZBQ-30/1.0)(ZBQ-27/1.5)(ZBQ-12/2.5)型煤礦用氣動注漿泵(以下簡稱注漿泵)主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中，用于注漿堵水，填充空隙，破碎巖層的注漿固結，錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷，以及軟地基處理；在抗洪搶險中排除地下隱患。注漿泵體積小，重量輕，使用可靠，在易燃、易爆、溫度、濕度變化較大的場所，均可以安全使用。
注漿泵執行標準為：GB/T5621-2008《鑿巖機械與氣動工具性能試驗方法》。
工作條件為：
1、環境溫度：0℃~45℃；
2、相對濕度不大于95％(+25℃時)；
3、具有甲烷和空氣混合物的煤礦井下；
4、施工場合：煤礦井下瓦斯鉆孔封孔，工作面冒頂空間充填，快速砌筑密閉墻等。
型號及含義
結構特征及工作原理

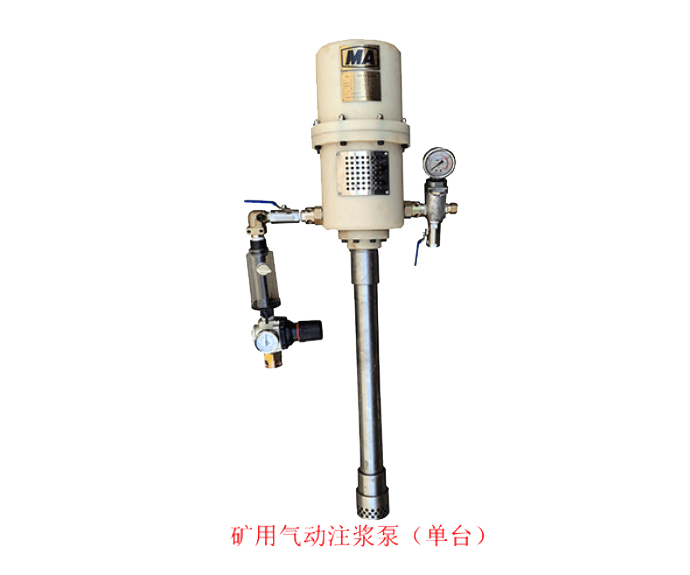

氣動注漿泵主要有注漿泵體 、氣動攪拌器、攪拌桶等部分組成 。注漿泵結構如下圖所示。注漿泵工作原理：以壓縮空氣為動力源，由于氣缸和注漿缸具有較大的作用面積比 ，從而以較小的氣壓便可使注漿泵產生較大的注漿壓力。
主要技術參數
序號 | 項目名稱 | 單位 | 參數 | |||||
1 | 型號 | / | ZBQ-30/1.0 | ZBQ-32/3 | ||||
2 | 額定排漿壓力 | MPa | 1.0 | 3.0 | ||||
3 | 額定流量 | L/min | 30 | 32 | ||||
4 | 額定供氣壓力 | MPa | 0.5 | |||||
5 | 額定泵速 | 次/分 | 380 | 165 | ||||
6 | 供氣壓力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 |
7 | 排漿壓力 | MPa | 1.0 | 3.0 | ||||
8 | 流量 | L/min | 26 | 28 | 30 | 28 | 32 | 35 |
9 | 耗氣量 | m3/h | ≤20 | ≤25 | ≤30 | ≤50 | ≤55 | ≤60 |
10 | 噪聲 | dB (A) | ≤90 | |||||
11 | 柱塞直徑 | mm | 33 | 55 | ||||
12 | 柱塞行程 | mm | 100 | 97 | ||||
13 | 柱塞數 | 個 | 1 | |||||
14 | 外形尺寸(長×寬×高) | mm×mm×mm | 330×207×1100 | 285×200×1060 | ||||
15 | 整機重量 | kg | 16 | 19 | ||||
產品特點
1、以氣為動能安全可靠。
2、全自動氣動攪拌操作簡單減輕井下工人勞動強度。
3、出漿壓力可操控可有效控制封孔壓力。
4、清洗方便打開攪拌裝置加清水即可。
