一、注漿封孔材料型號(hào)

1、型號(hào)：FKL-1

二、FKL-1封孔材料用途

FKL-1封孔材料具有致密、粘合、強(qiáng)度高等特性，有效的將封孔材料與鉆孔壁之間形成致密高度結(jié)合體，填堵裂隙，解決了井下鉆孔密封抽采瓦斯的主要技術(shù)難題，本注漿封孔料配套本公司研發(fā)的注漿封孔器同步使用。

三、FKL-1封孔材料使用方法

本產(chǎn)品的外包裝為防潮、防腐包裝，為井下工作環(huán)境量身打造；該封孔材料15KG一袋，具有密度小，質(zhì)量輕，與同體積的水泥相比，其質(zhì)量僅是水泥的1/3，降低了井下工人運(yùn)輸封孔材料的勞動(dòng)強(qiáng)度；封孔材料能夠快速凝固，封孔5～7h后即可凝固成形，24h后材料的抗壓強(qiáng)度可達(dá)3MPa；封孔材料強(qiáng)度具有持續(xù)增長特性，隨著時(shí)間的延長，材料的強(qiáng)度逐漸提高，7天后強(qiáng)度可達(dá)12MPa，28天后可達(dá)25MPa。封孔材料具有微膨脹性，7天后體積膨脹2.59%，28天后體積膨脹2.79%。注：水不能用溫度較高的水。

四、FKL-1封孔材料特點(diǎn)

1、凝結(jié)速度快，注漿后一小時(shí)即可進(jìn)行瓦斯抽采。

2、封孔材料凝結(jié)后抗壓強(qiáng)度高，保證鉆孔封堵長期效果。

3、具有良好的滲透性和可塑性，可使封孔材料進(jìn)入鉆孔壁裂隙。

4、膨脹性能高，可使鉆孔壁面與封孔材料之間結(jié)合緊密，有效保證了瓦斯抽采濃度的持續(xù)平穩(wěn)。

五、FKL-1封孔材料主要技術(shù)參數(shù)

1、初凝時(shí)間：                15--30min

2、終凝時(shí)間：                40--60min

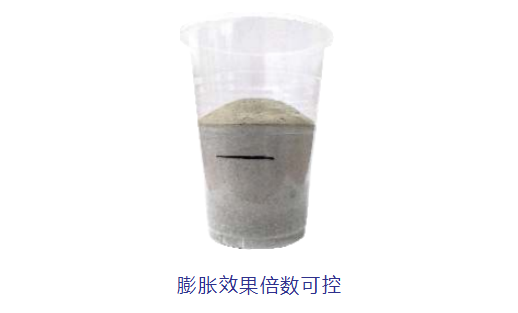

3、膨脹率：                2.79%（膨脹率倍數(shù)可調(diào)）

4、水灰混合比：               0.5：0.8

5、抗壓強(qiáng)度：                18≥25MPa

6、膨脹尺寸穩(wěn)定性：              一直穩(wěn)定

六、FKL-1封孔材料與傳統(tǒng)工藝相比的優(yōu)越性

封孔注漿材料的主要功能是材料本身具有致密性，同時(shí)封孔注漿材料與鉆孔壁面之間能形成致密結(jié)合體，封堵裂隙。目前，瓦斯抽采鉆孔主要采用聚氨酯封孔、水泥漿封孔或孔口采用聚氨酯封孔段采用水泥漿的復(fù)合封孔。聚氨酯是有機(jī)材料，有機(jī)材料與鉆孔壁面巖石（無機(jī)材料）之間存在界面問題，難以致密結(jié)合，會(huì)導(dǎo)致后期密封不嚴(yán)。實(shí)際也證明，聚氨酯封孔前期抽采瓦斯?jié)舛缺容^高，但是經(jīng)歷一段時(shí)間后，瓦斯?jié)舛认陆岛芸臁Ｋ酀{凝固后，存在收縮，會(huì)產(chǎn)生微裂隙，后期封孔質(zhì)量也會(huì)下降。在充分考慮到鉆孔密封原理，封孔材料和鉆孔在應(yīng)力作用下隨時(shí)間變化關(guān)系的基礎(chǔ)上，我公司研制了低密度、微膨脹、無機(jī)封孔材料。鉆孔在應(yīng)力作用下，發(fā)生微小變形，此時(shí)我公司的封孔材料主要表現(xiàn)為塑性，會(huì)與鉆孔發(fā)生同步變形而免受破壞。利于后期封孔質(zhì)量的提高。

七、FKL-1封孔料生產(chǎn)工藝

我公司生產(chǎn)采用獨(dú)特的配方工藝，使產(chǎn)品具有性價(jià)比高、環(huán)保、無毒、無污染、阻燃抗靜電、抗壓強(qiáng)度高等特點(diǎn)，全部采用高成本低銷售，每一道生產(chǎn)工序都采用行業(yè)水平，保證生產(chǎn)出每一批封孔材料都檢驗(yàn)合格，配有專門的生產(chǎn)廠房，設(shè)備齊全，全部符合有關(guān)單位的要求。以質(zhì)量與服務(wù)為標(biāo)準(zhǔn)，健全的生產(chǎn)線，生產(chǎn)設(shè)備，技術(shù)團(tuán)隊(duì)7*24小時(shí)的售后服務(wù)，售后服務(wù)熱線：0372-8315299，免去了使用單位的后顧之憂。

想了解更多關(guān)于礦用封孔料產(chǎn)品的介紹,請(qǐng)關(guān)注本公司(河南中強(qiáng)礦山設(shè)備科技有限公司)官方網(wǎng)站:www.zhongpeiwang.cn
